关于 Android View 控件

Android 中控件大致被分为两类 ViewGroup,View。ViewGroup 作为容器管理 View。 Android 视图，是类似于 Dom 树的架构。父视图负责测量定位绘制等操作。我们经常在用的 findViewById 方法代价昂贵的原因，就是因为他负责至上而下遍历整棵控件树，来寻找 View 实例，在重复操作中尽量少用。现在在用的很多控件都是直接或者间接继承自 View 的，如下图：


Android UI 界面架构

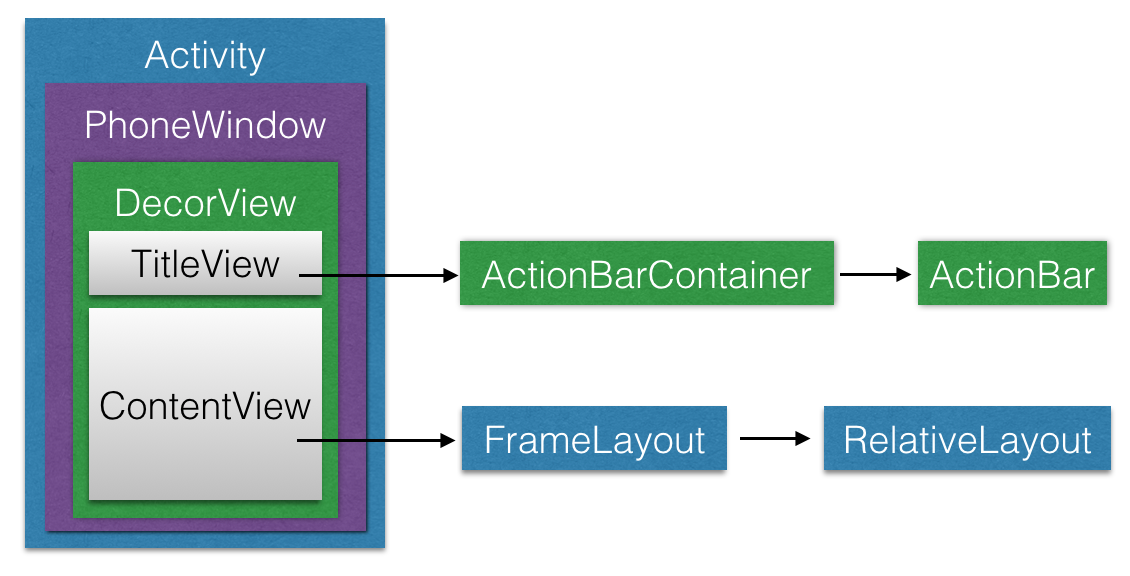

每个 Activity 包含一个 PhoneWindow 对象，PhoneWindow 设置 DecorView 为应用窗口的根视图。在里面就是熟悉的 TitleView 和 ContentView,没错，平时使用的 setContentView() 就是设置的 ContentView。

Android 是如何绘制 View 的？

当一个 Activity 启动时，会被要求绘制出它的布局。Android 框架会处理这个请求，当然前提是 Activity 提供了合理的布局。绘制从根视图开始，从上至下遍历整棵视图树，每一个 ViewGroup 负责让自己的子 View 被绘制，每一个 View 负责绘制自己，通过 draw() 方法.绘制过程分三步走:

  • Measure
  • Layout
  • Draw

整个绘制流程是在 ViewRoot 中的 performTraversals() 方法展开的。部分源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
private void performTraversals() {
    ......
    //最外层的根视图的widthMeasureSpec和heightMeasureSpec由来
    //lp.width和lp.height在创建ViewGroup实例时等于MATCH_PARENT
    int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);
    int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);
    ......
    mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
    ......
    mView.layout(0, 0, mView.getMeasuredWidth(), mView.getMeasuredHeight());
    ......
    mView.draw(canvas);
    ......
}

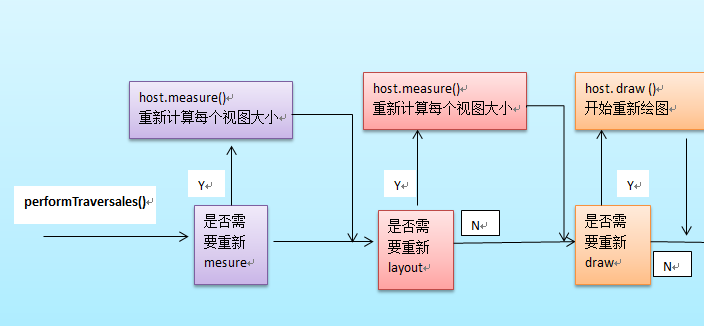

在绘制之前当然要知道 view 的尺寸和绘制。所以先进行 measure 和 layout（测量和定位），如下图:

Measure 过程

1
2
3
4
5
6
7
8
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
    //....

    //回调onMeasure()方法
    onMeasure(widthMeasureSpec, heightMeasureSpec);

    //more
}

计算 view 的实际大小，获得高宽存入 mMeasuredHeight 和 mMeasureWidth，measure(int, int)传入的两个参数。MeasureSpec 是一个32位 int 值，高2位为测量的模式，低30位为测量的大小。测量的模式可以分为以下三种:

  • EXACTLY

精确值模式，当 layout_width 或 layout_height 指定为具体数值，或者为 match_parent 时，系统使用 EXACTLY。

  • AT_MOST

最大值模式，指定为 wrap_content 时，控件的尺寸不能超过父控件允许的最大尺寸。

  • UNSPECIFIED

不指定测量模式，View 想多大就多大，一般不太使用。

根据上面的源码可知，measure 方法不可被重写，自定义时需要重写的是 onMeasure 方法

1
2
3
4
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
                getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
}

查看源码可知最终的高宽是调用 setMeasuredDimension() 设定的,如果不重写，默认是直接调用 getDefaultSize 获取尺寸的。

使用 View 的 getMeasuredWidth() 和 getMeasuredHeight() 方法来获取 View 测量的宽高，必须保证这两个方法在 onMeasure 流程之后被调用才能返回有效值。

Layout 过程

Layout 方法就是用来确定 view 布局的位置，就好像你知道了一件东西的大小以后，总要知道位置才能画上去。

1
mView.layout(0, 0, mView.getMeasuredWidth(), mView.getMeasuredHeight());

layout 获取四个参数，左，上，右，下坐标，相对于父视图而言。这里可以看到，使用了刚刚测量的宽和高。

1
2
3
4
5
6
7
8
9
10
11
public void layout(int l, int t, int r, int b) {
    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;
    boolean changed = setFrame(l, t, r, b);
    if (changed || (mPrivateFlags & LAYOUT_REQUIRED) == LAYOUT_REQUIRED) {
        .....
        onLayout(changed, l, t, r, b);
        .....
}

通过 setFrame 设置坐标。如果坐标改变过了，则重新进行定位。如果是 View 对象，那么 onLayout 是个空方法。因为定位是由 ViewGroup 确定的。

当 layout 结束以后 getWidth() 与 getHeight() 才会返回正确的值。

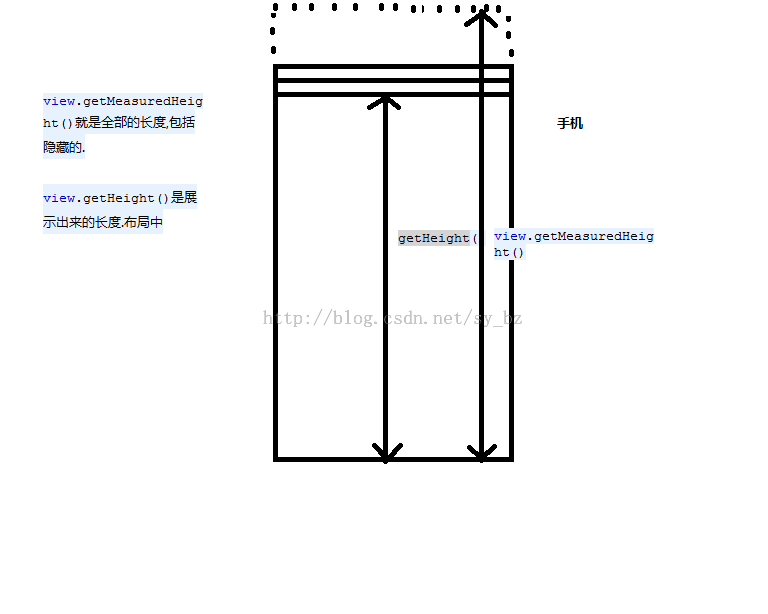

这里出现一个问题，getWidth/Height() and getMeasuredWidth/Height() 有什么区别？
  • getWidth(): View 在設定好佈局後整個 View 的寬度。
  • getMeasuredWidth(): 對 View 上的內容進行測量後得到的 View 內容佔據的寬度

Draw 过程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
public void draw(Canvas canvas) {
        ......
        /*
         * Draw traversal performs several drawing steps which must be executed
         * in the appropriate order:
         *
         *      1. Draw the background
         *      2. If necessary, save the canvas' layers to prepare for fading
         *      3. Draw view's content
         *      4. Draw children
         *      5. If necessary, draw the fading edges and restore layers
         *      6. Draw decorations (scrollbars for instance)
         */

        // Step 1, draw the background, if needed
        ......
        if (!dirtyOpaque) {
            drawBackground(canvas);
        }

        // skip step 2 & 5 if possible (common case)
        ......

        // Step 2, save the canvas' layers
        ......
            if (drawTop) {
                canvas.saveLayer(left, top, right, top + length, null, flags);
            }
        ......

        // Step 3, draw the content
        if (!dirtyOpaque) onDraw(canvas);

        // Step 4, draw the children
        dispatchDraw(canvas);

        // Step 5, draw the fade effect and restore layers
        ......
        if (drawTop) {
            matrix.setScale(1, fadeHeight * topFadeStrength);
            matrix.postTranslate(left, top);
            fade.setLocalMatrix(matrix);
            p.setShader(fade);
            canvas.drawRect(left, top, right, top + length, p);
        }
        ......

        // Step 6, draw decorations (scrollbars)
        onDrawScrollBars(canvas);
        ......
    }

重点是第三步调用 onDraw 方法。其它几步都是绘制一些边边角角的东西比如背景、scrollBar 之类的。其中 dispatchDraw，是用来递归调用子 View,如果没有则不需要。

onDraw 方法是需要自己实现的，因为每个控件绘制的内容不同。主要用 canvas 对象进行绘制，这里就不说了。
